Montage snorkel

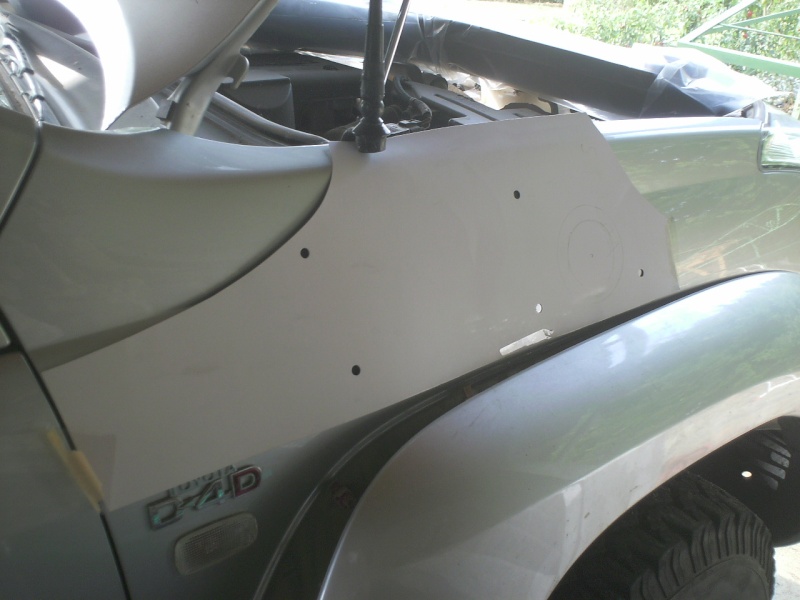

pose du gabarit livré avec le snorkel


aperçu du passage de la durite souple

donc pour acceder à cet espace et retirer la prise d'air qui est reliée au filtre à air vous devez sortir les garnitures de passage de roue

perçage à la scie cloche ou sauteuse en gardant intercallé le gabarit


pointage et perçage sur le montant de portière pour la fixation supérieure

tous les perçages sont fait, le gabarit est retiré


passez soigneusement de l'antirouille sur les bavures des perçages

mise en place des inserts


et de la plaque de fixation du snorkel

préparation de la pièce intermédiaire (la chicane)


raccordement avec le boitier de filtre à air

fixation de la partie externe du snorkel


le boulonnage du fond n'est pas facile par manque de place

les colliers de la bague souple doivent être bien serrés


le plus délicat va consister à emboiter la chicane entre la durite et la partie visible du snorkel

la chicane est en place, veillez à bien serrer les colliers


pour terminer l'installation remise en place du boitier de filtre à air

snorkel en place et en action


avec le filtre cyclonique
